ダイアハイブリットSi工法 | ダイア開発株式会社

ダイアハイブリッドSi工法

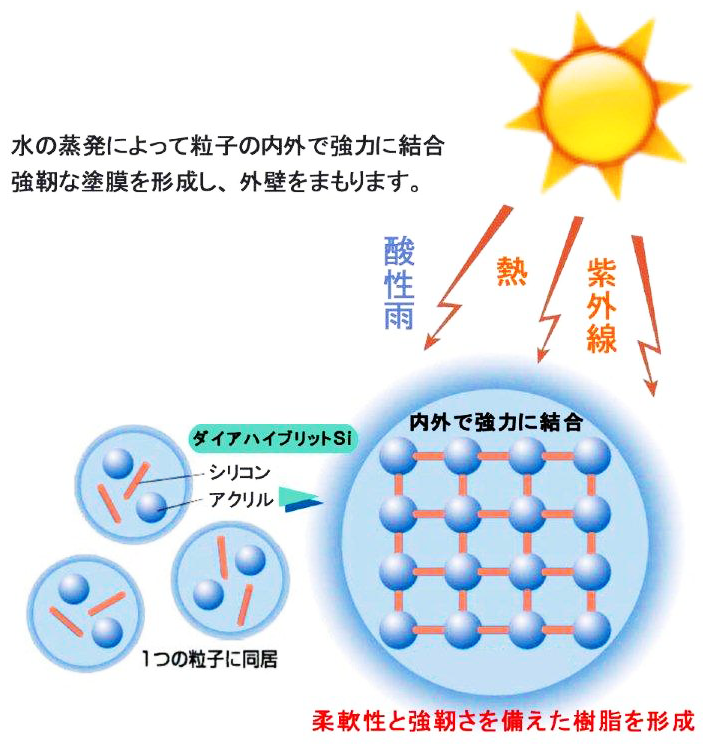

ダイアハイブリッドSiは、耐候性を重視した、１液常温架橋型の水性アクリルシリコンハイブリッドエマルション塗料です。アクリルとシリコンを分子レベルでハイブリッド化させることにより、従来は困難だったアクリルとシリコンの相溶性不良を克服し、両者の特徴をあわせもつアクリルシリコン塗料の開発に成功。抜群の耐候性を発揮し、建造物を過酷な環境から保護します。また、耐水性能と親水性成分をもつ官能基も導入し、防水性、耐汚染性にも優れた効果を発揮します。

航空機塗料で８５年の実績！！

ジャンボ旅客機の塗装で培われた日特の技術がダイアハイブリッドSiにもいきづいています。

※製造元：日本特殊塗料（株）

Point 1

反応性シリコン自己架橋システムにより、高耐候性を実現（耐候性１種試験[サンシャインウェザーメーター３０００時間]に合格）。過酷な環境から建物をまもります。

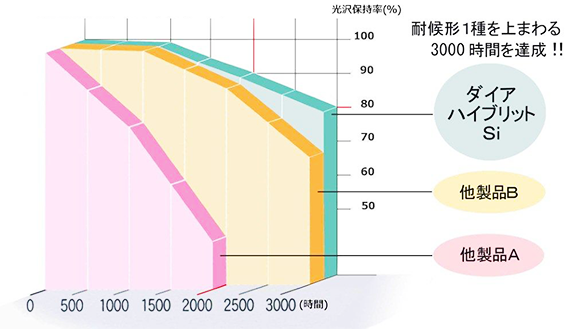

■耐候性１種試験結果
保進耐候試験：サンシャインウエザオメーター

※画像クリックで拡大表示します。

環境対応型

Point 2

親水性官能基の導入により、優れた耐汚染性を発揮。汚れの付きにくい、美しい外観を長期間保持します。

Point 3

１液の水性タイプのため、塗料の調合などの作業が不要で取り扱いも簡単です。

Point 4

塗装中には、有機溶剤をほとんど含んでいないため低臭です。このため、居住者や施工者にも安全です。

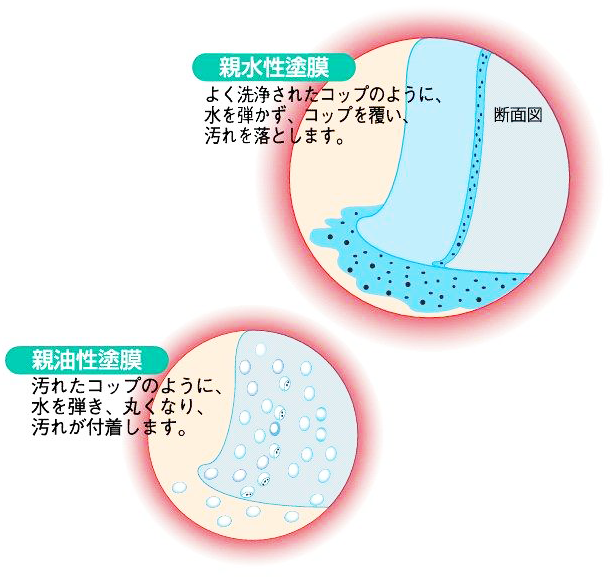

親水性の樹脂で、塗膜表面の汚れを落とします

親水性の塗膜を形成し、膜表面に付着した汚れを水とともに流し落とします。
このため、汚れにくい外観を得ることができます。

用途

コンクリート・モルタル面の塗装
複層仕上塗材のトップコート
防水形複層仕上塗材のトップコート
スレート板、窯業系サイディングボード、無機ボードなどの塗装
ＰＣ板・コンクリートパネルなどの塗装
改修工事のトップコート

ダイアハイブリッドSi 試験成績表

試験項目	試験方法	試験結果
乾燥性　指触	20℃　65％	20分
乾燥性　硬化	″	2時間
光沢	60度　鏡面反射率　ガラス板上	82
鉛筆硬度	JIS-K-5400　鉛筆硬度　ガラス板上	2B
付着性	ゴバン目　5mm×5mm×25　※1）	25/25
付着性	JIS-A-6909　付着強さ試験　※1）	1.0N/m㎡
耐水性　外観	水道水　3日間　浸漬後　※２）	異常なし
耐水性　付着	水道水　3日間　浸漬後　※２）	25/25
耐水性　付着	JIS-A-6909　浸水後の試験	0.9N/m㎡
温冷繰り返し	JIS-A-6909　温冷繰り返し試験	異常なし
耐アルカリ性	飽和水酸化カルシウム水溶液　スポット試験　7日間	異常なし
耐酸性	5％硫酸スポット試験　7日間	異常なし
促進耐候性	サンシャインウェザオメーター　2000時間	異常なし
耐候性	屋外曝露　1年間（南面45°）	異常なし

※１）スレート板にシルビアサーフ下塗、中塗し、２４時間後ダイアハイブリットSiを塗装する。そして７日間室温養生後付着性試験を行った。

※２）スレート板にシルビアサーフを塗装し、２４時間後ダイアハイブリットSiを塗装する。そして５日間室温にて養生を行い、その後裏面・サイドシールし２日養生後水道水に浸漬し試験を行った。付着性は水道水浸漬より取り出した後１日後試験を行った。

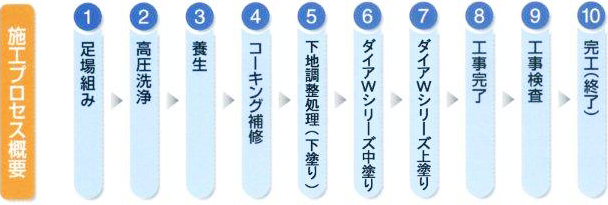

標準塗装仕様

工程	材料の調合	施工方法	使用量	回数	施工間隔
素地調整	ホコリ、油分、汚れなどの付着物を除去し、清掃してください。セメント素地は、よく乾燥させ、含水率10%以下、pH10以下にしてください。不陸や目違いなどは、あらかじめ補修してください。
下塗	コンクリート、モルタル無機外装ボードは、シルビアWプライマーもしくはシルビアWEプライマーを使用してください。 ※各種防水形複層仕上塗材（または各種複層仕上塗材）は仕様に準じた下塗を使用してください。	ローラーエアースプレーエアレススプレー	0.1～0.15kg/㎡（生塗料）	―	4時間以上（20℃）
中塗	「シルビアサーフ」をはじめ、さまざまな複層仕上塗材の中塗が使用できます。中塗は省略することも可能です。各種防水形複層仕上塗材（または各種複層仕上塗材）の中塗の調合・施工方法・使用量・施工間隔使用される塗材の仕様に準じてください。 ※塗装仕様書をご参照ください。
上塗	刷毛・ローラーダイアハイブリットSi ― 16kg 清水 ― 0.5～1kg スプレー塗装ダイアハイブリットSi ― 16kg 清水 ― 1～2kg	刷毛ローラーエアースプレーエアレススプレー	0.12～0.15kg/㎡（生塗料）	2回	2時間以上（20℃）
